棋盘式几何分辨率测试卡

热度:7158 上市日期:2019.04.11
棋盘式几何分辨率测试卡被设计用来检查几何失真和分辨率


  • 名称:棋盘式几何分辨率测试卡
  • 品牌:爱色影(iSeetest)
  • 型号:ISS-190-411
  • 尺寸:可定制
  • 类别:反射式/透射式

  • 价格:点击询价
产品说明

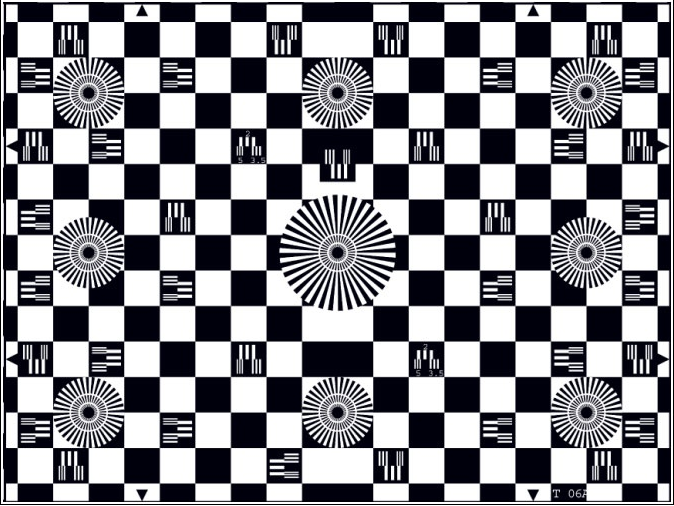

  1. 测试卡类似于一个由13×18的黑色和白色正方形区域以及由矩形区域在对应于电子测试生成器14/19网格光栅线边缘所包围的棋盘。(整个图卡发生器的水平网格线被划分为相应于42行)
  2. 九个扇形星内圆线条标出625线结构。较大的圆形线条标出312线的结构。横向对应的垂直线光栅分布着33个白格。它们对应于2,3.5和5MHz频率栅格。
  3. 测试卡可以检查几何形状和光栅的一致性、信号生成的均匀性、分辨率及其在图像区域分布及后焦距。
