镜头分辨率测试卡
热度:10045 上市日期:2018.03.15
西门子星形有144和72个周期,镜头分辨率测试卡设计用于测试镜头分辨率。
-
名称:镜头分辨率测试卡
-
品牌:爱色影(iSeetest)
-
型号:ISS-180-315D
-
尺寸:可定制
-
类别: 反射式/透射式
-
价格:点击询价
产品说明
-

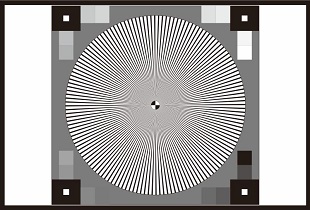

镜头分辨率测试卡设计用于测试镜头分辨率。测试卡包含径向正弦调制的西门子星,倾斜边缘和白色噪声斑块。在西门子星的中心是一个调焦标记。在测试卡的边界处,存在16个灰色块,用于自校准。角落显示一个更大的黑色正方形和一个小白色正方形。西门子星形有144和72个周期。
-
两组倾斜边缘提供四种不同的调制(40%,60%,80%,100%)。对于使用iQ-Analyzer的全场分析,图卡九个图表组合成三个条状带(大小为A1066)。使用该组合4:3,16:9或任何其它纵横比。
-
尺寸A460的图卡 9x有两种宽高比:4:3和16:9,镜头分辨率测试卡结构遵循最新ISO标准ISO12233(2014)的建议,图卡 A 9x的最大分辨率取决于图表的大小和中心的直径。

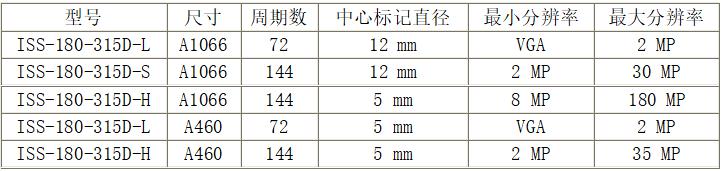

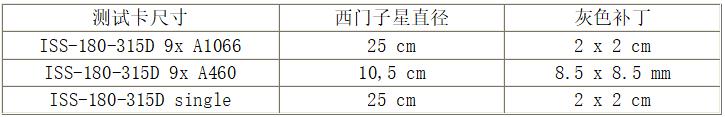

产品规格参数
